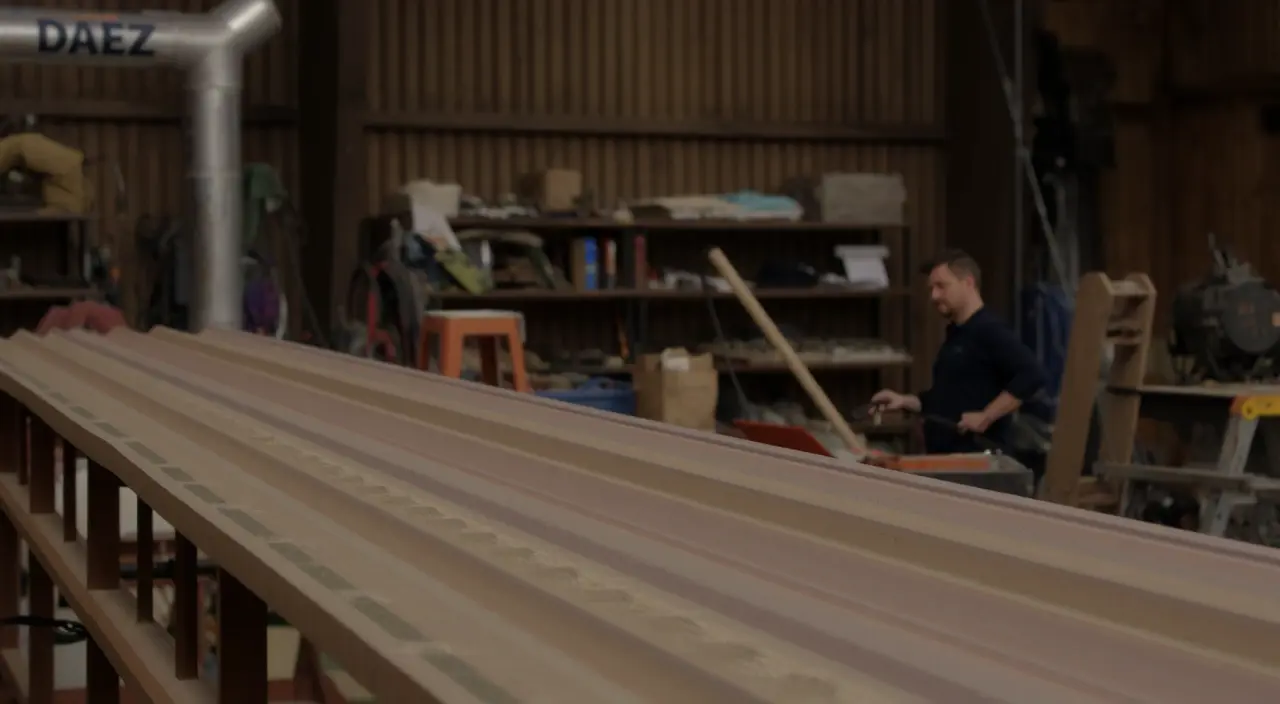

Что такое продольно-гнутый фальц и где его применяют
Продольно-гнутый фальц — это соединение листового металла, в котором кромку формируют вдоль длины заготовки и затем сводят в замок. Такая геометрия удерживает панели за счет плотного сопряжения кромок и повторяемой формы профиля. В описании кровельных систем особое место занимает Продольно гнутый фальц, поскольку от его геометрии зависит надежность стыка.
Соединение применяют там, где требуется непрерывная линия стыка, ограниченная видимость шва и предсказуемое поведение металла при изгибе. Лист проходит продольную гибку по заданному радиусу, а затем кромки фиксируются в замке. На результат влияют толщина металла, пластичность основы, состояние поверхности и наличие защитного покрытия, которое может трескаться или царапаться при слишком резком формовании.
Конструкция замка и основные элементы профиля
Замок фальца включает две кромки, участок перегиба и зону плотного прилегания. Высота кромки задает запас материала для формирования соединения, а угол гиба определяет, насколько плотно сойдутся элементы после окончательной операции. Геометрия фальца напрямую влияет на плотность соединения панелей и на устойчивость к раскрытию при нагрузке.
Важны не только размеры, но и форма перехода между прямым участком и зоной изгиба. Если радиус слишком мал, наружные волокна металла растягиваются сильнее, чем допускает материал, и на поверхности появляются микротрещины. Если радиус слишком велик, кромка теряет заданную посадку, а замок может не удерживать форму по всей длине.
Когда выбирают продольную гибку вместо других способов соединения
Продольную гибку выбирают тогда, когда нужен длинный непрерывный профиль с равномерной геометрией и без локальных разрывов соединения. Такой способ удобен для тонколистовых деталей, где механическая прочность стыка зависит от точности формы, а не от отдельной точки крепления. Фальц совместим с листовыми материалами, которые сохраняют пластичность при холодной деформации.
Отказ от сварки, заклепок или точечных крепежей оправдан там, где важны малая высота соединения, ровная линия кромки и возможность заранее задать профиль по чертежу. При этом ограничения связаны с толщиной листа, состоянием покрытия и допустимой деформацией материала.
Какие параметры задают перед изготовлением
Толщина металла, радиус гиба, угол и высота кромки
Перед изготовлением фиксируют толщину листа, радиус гиба, угол формования и высоту кромки. Толщина металла влияет на минимальный радиус: чем толще заготовка, тем больше нужен радиус, чтобы не нарушить структуру материала. Для тонких листов критична не только прочность основы, но и состояние покрытия, поскольку слой на поверхности чувствителен к царапинам и локальному сжатию.
Угол задают с учетом того, что после снятия усилия металл частично возвращается к исходной форме. Высота кромки определяет, хватит ли материала для плотного замка после всех переходов. Если эти параметры не согласованы между собой, замок получается неполным или смещенным относительно оси профиля.
Допуски, припуски и учет упругое последействие
Допуск задает предел отклонения размеров, при котором соединение сохраняет работоспособную геометрию. Припуск нужен для того, чтобы после гибки и последующей посадки кромок не возник дефицит материала. Упругое последействие изменяет фактический угол после формования: металл стремится частично распрямиться, и это компенсируют настройкой оборудования и корректировкой угла на этапе чертежа.
Контроль допусков особенно важен в зоне замка, где даже небольшое расхождение влияет на прилегание. Точность заготовки снижает риск несовпадения кромок, а учет возврата материала помогает сохранить повторяемость профиля на всей длине детали.
Как изготавливают фальц по заданным размерам
Подготовка заготовки, разметка и настройка оборудования
Изготовление начинается с подготовки листа: проверяют толщину, состояние кромок, направление прокатки и целостность покрытия. Затем выполняют разметку по длине и отмечают линии будущих гибов. Оборудование для гибки настраивают на требуемый усилие формования, скорость подачи и последовательность операций, чтобы профиль получался без локальных перегибов.
Если лист имеет защитный слой, режим обработки подбирают мягче, поскольку покрытие ограничивает допустимую деформацию и может повреждаться на острых переходах. Неправильно подготовленная кромка на этом этапе вызывает перекос уже при первой операции.
Формование, контроль геометрии и корректировка отклонений
При формовании металл последовательно проходит гибку по заданному радиусу, затем кромка доводится до расчетного угла и высоты. Оператор сравнивает профиль с чертежом, контролируя параллельность, соосность и равномерность по всей длине. Если фактический угол отличается от расчетного, выполняют корректировку настройки и повторную пробную гибку.
Контроль геометрии помогает обнаружить смещение замка до окончательной сборки. При стабильной настройке оборудование формирует заданный профиль с одинаковыми параметрами на каждой заготовке, а отклонения устраняют до появления остаточной деформации.
Какие ошибки и дефекты возникают при гибке
Трещины, волнистость, перекос и их причины
К типичным дефектам относятся трещины по наружной стороне гиба, волнистость кромки, перекос замка и неплотное прилегание. Трещины появляются при слишком малом радиусе или при недостаточной пластичности материала. Волнистость связана с неравномерным распределением напряжений, а перекос возникает, когда заготовка подана с нарушением оси или кромка была подготовлена неточно.
Дефект формы ухудшает прочность и плотность фальцевого соединения. Неправильная кромка вызывает расхождение элементов, из-за чего соединение теряет герметичность и устойчивость к раскрытию.
Как проверяют точность и качество готового соединения
Проверка включает измерение ширины замка, высоты кромки, угла гиба и равномерности профиля по длине. Осматривают поверхность на следы надрывов, смятия и повреждения покрытия. Дополнительно оценивают плотность прилегания: между сопрягаемыми участками не должно быть заметного зазора, иначе соединение будет работать с отклонением от заданной геометрии.
При контроле сверяют фактические размеры с допуском, заданным до начала обработки. Если отклонения выходят за пределы, деталь корректируют или бракуют, поскольку после окончательной фиксации геометрия фальца исправляется ограниченно.
